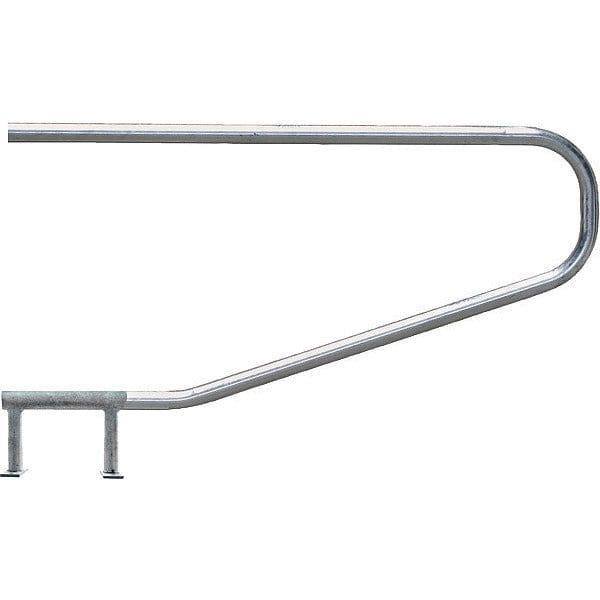

Handlauf aus Edelstahl – Geländerteil mit gebogener Endrunde und zwei Montagesockeln
Querschnitt eines Bodenaufbaus mit Holzoberkante, links schwarzer rutschfester Belag, mittig tragendes Metallgestell, rechts gelbe Mineralwolle-Dämmung – veranschaulicht Bauelemente und Dämmmaterialien.

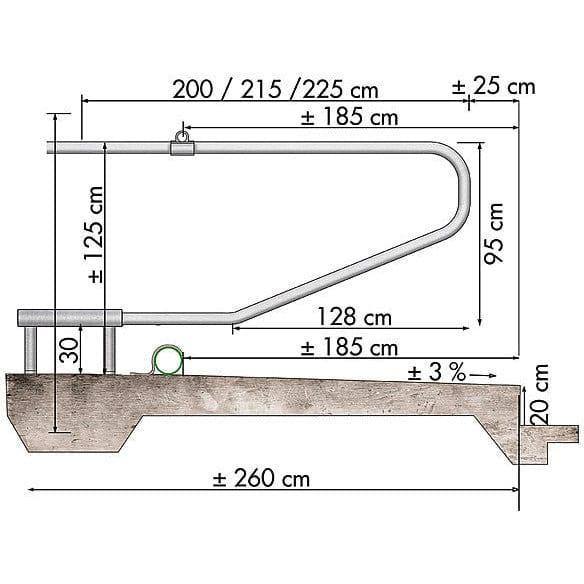

Technische Zeichnung eines gebogenen Rohr-Handlaufs mit Halterung, installiert an einer Bodenplatte über einem Bodenprofil; Maßlinien in Zentimetern zeigen Gesamtbreite 200–225 cm, Höhe 125 cm, horizontale Abschnitte 128 cm und 185 cm, Bodenlänge ca. 260 cm und Gefälle ca. 3%.

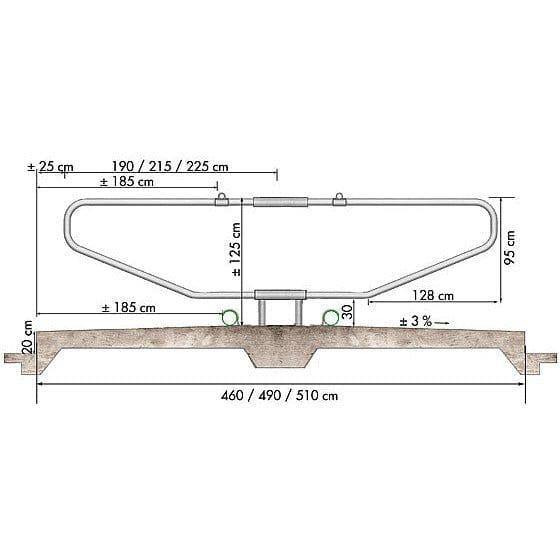

Technische Zeichnung eines U-förmigen Rohrrahmens mit zentraler Stütze, Bodenbefestigung und zwei grünen Lagerrollen; detaillierte Maßangaben in Zentimetern (Gesamtlänge 460/490/510 cm, Höhe ca. 125 cm, Breite ca. 96 cm).
Edelstahl-Treppengeländer-Handlauf mit gebogener Ecke und Rundung, auf Steinuntergrund liegend.
Überblick von oben auf eine Holzbox mit drei Fächern: links schwarzes Textilmaterial, Mitte hellbeiges Material, rechts goldfarbenes Material; umlaufende silberne Metallstangen verbinden die Fächer.
Technische Zeichnung einer barrierefreien Geländeranlage mit Rundrohr-Handlauf auf Betonfundament — Seitenansicht, Abmessungen in Zentimetern: Gesamtlänge 450–500 cm, Geländerhöhe ca. 95 cm, Sockelhöhe 20 cm, zentrale Auflage 30 cm, Rampenbereich ca. 3% Gefälle, seitliche Ausläufer links ca. 25 cm und rechts ca. 185 cm; Abstände 190/215/225 cm.
Schematische Darstellung einer Kuhliegebox mit Hochbox und Tiefbox; zeigt Montagezubehör (Halter, Kreuzbögen, verstellbare Wandhalter) und eine Produkt- sowie Preisübersicht für Liegeboxen-Zubehör (Preis in CHF).
Geländer aus Edelstahl mit vertikalen Pfosten, horizontalem Handlauf, diagonaler Verstrebung und abgerundetem Endteil am rechten Geländerende; fest auf einer Bodenplatte montiert.
Stall-Gatter aus Metallrohren als Trennsystem in einer Scheune, daneben Strohbett und eine rutschfeste Bodenmatte.
Technische Abbildung eines Kuhliegebox-Systems mit Hochbox und Tiefbox: Liegeboxen, verstellbare Nacken- und Seitenbegrenzungen, Geländer und Stallzubehör.
Querschnitt eines Unterbodenheizungssystems: Dämmung, Heizleitungen in Metallhalterung, Estrichauflage und Bodenbelag – anschaulicher Bodenaufbau.
Technische Zeichnung einer verstellbaren Geländerbarriere mit U-förmigem Arm, montiert an Wandpfosten und Bodenplatte; Breitenoptionen 190/215/225 cm, Gesamthöhe ca. 165 cm, Bodenabstand 40 cm, Armknick 128 cm, Gesamtlänge ca. 270 cm; ideal als Absperr- oder Geländesicherung im Außenbereich.
Technische Zeichnung einer verstellbaren Geländerbarriere mit zentraler Stütze, zwei symmetrischen U-förmigen Rohrrahmen und Befestigungen; detaillierte Maßangaben in Zentimetern, Bodenplatte auf Erdunterbau.
Technische Zeichnung: Montagemasse für Liegeboxenbügel Universal Doppelreihe mit Trägergestell (Großvieh); Front- und Seitenansicht mit Maßangaben in Zentimetern, Beispiel Tiefbox.
Technische Zeichnung des universellen Liegeboxenbügel-Montagesatzes (Variante 1) mit Trägergestell: obere Skizze eines gebogenen Metallrohrs mit variablen Längen (190/200/215/225 cm) und weiteren Abmessungen; darunter Seitenansicht der Wandmontage mit Stäben und Montageabständen in Zentimetern.
Variante 1: Montagemaße Liegeboxenbügel in Universal-Einzelreihe mit Trägergestell für Großvieh – Beispiel Tiefbox; Maße: Breiten 190/200/215/225 cm, ca. 170 cm Breite, vertikal 115–125 cm, Höhenverstellung +0/+5/+20 cm.
Technische Zeichnung einer Geländerbarriere: vertikale Pfosten, horizontale Stange mit gebogener Endführung, diagonale Stütze, orangefarbener Verriegelungshebel und Boden-/Fundamentbefestigung; maßstabsgetreue Skizze in Zentimetern mit detaillierten Größenangaben.
Technische Zeichnung einer barrierefreien Geländer- und Rampenanlage mit zentralem Stützpfosten, seitlichen Rampenläufen, Bodenprofil und Maßangaben in Zentimetern (Gesamtlänge 460/490/510 cm, Höhe ca. 95 cm, Neigung ca. 3%).
Verzinkte Metallabsperrung mit vertikalem Pfosten, horizontaler Stange und abgerundeter Endstange, Wandmontage
Handlauf aus Edelstahl – Geländerteil mit gebogener Endrunde und zwei Montagesockeln
Querschnitt eines Bodenaufbaus mit Holzoberkante, links schwarzer rutschfester Belag, mittig tragendes Metallgestell, rechts gelbe Mineralwolle-Dämmung – veranschaulicht Bauelemente und Dämmmaterialien.
Technische Zeichnung eines gebogenen Rohr-Handlaufs mit Halterung, installiert an einer Bodenplatte über einem Bodenprofil; Maßlinien in Zentimetern zeigen Gesamtbreite 200–225 cm, Höhe 125 cm, horizontale Abschnitte 128 cm und 185 cm, Bodenlänge ca. 260 cm und Gefälle ca. 3%.
Technische Zeichnung eines U-förmigen Rohrrahmens mit zentraler Stütze, Bodenbefestigung und zwei grünen Lagerrollen; detaillierte Maßangaben in Zentimetern (Gesamtlänge 460/490/510 cm, Höhe ca. 125 cm, Breite ca. 96 cm).
Edelstahl-Treppengeländer-Handlauf mit gebogener Ecke und Rundung, auf Steinuntergrund liegend.
Überblick von oben auf eine Holzbox mit drei Fächern: links schwarzes Textilmaterial, Mitte hellbeiges Material, rechts goldfarbenes Material; umlaufende silberne Metallstangen verbinden die Fächer.
Technische Zeichnung einer barrierefreien Geländeranlage mit Rundrohr-Handlauf auf Betonfundament — Seitenansicht, Abmessungen in Zentimetern: Gesamtlänge 450–500 cm, Geländerhöhe ca. 95 cm, Sockelhöhe 20 cm, zentrale Auflage 30 cm, Rampenbereich ca. 3% Gefälle, seitliche Ausläufer links ca. 25 cm und rechts ca. 185 cm; Abstände 190/215/225 cm.
Schematische Darstellung einer Kuhliegebox mit Hochbox und Tiefbox; zeigt Montagezubehör (Halter, Kreuzbögen, verstellbare Wandhalter) und eine Produkt- sowie Preisübersicht für Liegeboxen-Zubehör (Preis in CHF).
  • Flexibel einstellbar: Höhe und Breite anpassbar
  • Einfache und kostengünstige Montage
  • Verfügbar in vier verschiedenen Längen

Artikelnummer: 334499

Liegeboxenbügel Universal für Grossvieh

Artikelnummer: 334499
  • Flexibel einstellbar: Höhe und Breite anpassbar
  • Einfache und kostengünstige Montage
  • Verfügbar in vier verschiedenen Längen

Ausführung

inkl. MwSt. Versandinformation

Lieferzeit 5-10 Werktage

/
twint kauf pf mc visa paypal ae

Bugbretthalter inklusive U-Bügelschraube 2” x M10

Bolzenanker 10 x 80 mm / 1 Stück

Bugrolle Default Title

Halter für Bugrolle an Rohr 60 mm Default Title

Wandhalter für Bugrolle Default Title

Pfosten Ø76mm – 3,6 mm Wanddicke 1,65 m - ohne Bodenplatte

Doppel-T-Schelle 60 mm x 48 mm / 2” x 1 ½”

Nackenrohr 6 Meter Stange 48.3 x 3.2mm

U-Profil für Holzbohlen 1,50 m

Gewelltes Nackenrohr 1,20 m - Gesamtlänge 2,38 m

Ideal für:

Milchkuh

Liegeboxenbügel Universal:

  • 4 verschiedene Montagevarianten (Trägergestell, Standpfosten, Montagebock, betonierter Kopfkasten)
  • einfache Montage
  • preiswerte und schnelle Montage
  • Höhen- und Breitenverstellbarkeit
  • in 4 Längen für Grossvieh erhältlich

Komplettes Zubehör - Siehe Bildauszug mit Ersatzteilnummern aus dem Patura Katalog

Typ: Liegeboxenbügel Universal Ø 60,3 mm
Länge 1,90 m
Höhe 0,90 m
Gewicht 17 kg

Typ: Liegeboxenbügel Universal Ø 60,3 mm
Länge 2,00 m    Höhe 0,95 m    Gewicht 19 kg

Typ: Liegeboxenbügel Universal Ø 60,3 mm
Länge 2,15 m
Höhe 0,95 m
Gewicht 20 kg

Typ: Liegeboxenbügel Universal Ø 60,3 mm
Länge 2,25 m
Höhe 0,95 m
Gewicht 21 kg

Alle Pfosten und Boxenständer, die mit Mist und Gülle in Kontakt kommen, sind mit einem Bitumenschutzanstrich zu versehen.
